龙门焊接机器人工作站

龙门焊接机器人工作站

一、工作站设计准则

本工作站的设计以产品工艺要求为基础，以现场实际生产情况为参考，力求性价比达到最高。设计设备时以经济性、

安全性、良好的操作性、可靠性作为我们的设计准则，并把可靠性作为我们首要追求的目标。

二、项目内容

1 、用户产品：

（图片仅供参考）

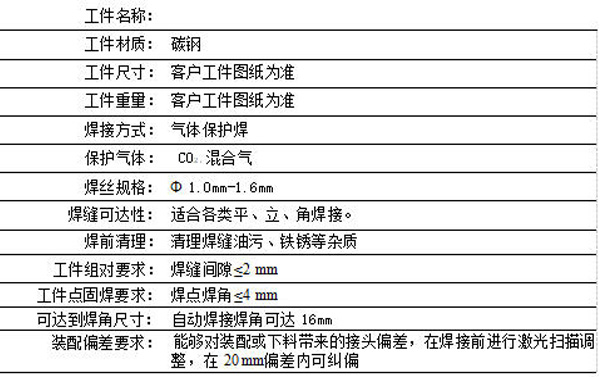

2 、典型焊接产品的技术要求

钢制品：对接焊缝，角钢外焊缝。

三、工作站的特点：

工作站采用人工示教模式，利用软件规划路径，激光扫描焊道联动机器人焊接纠正焊道位置系统布局，机器人利用率高，

大大的减小了编程，焊接不良率。

1.    配置焊接行业开发的智能弧焊包，能够大幅提高生产效率及焊接质量，使设备的性价比达到最高。

2.    机器人系统备有技术资料，可极大地方便操作者学习和使用。

四、技术配置与技术要求

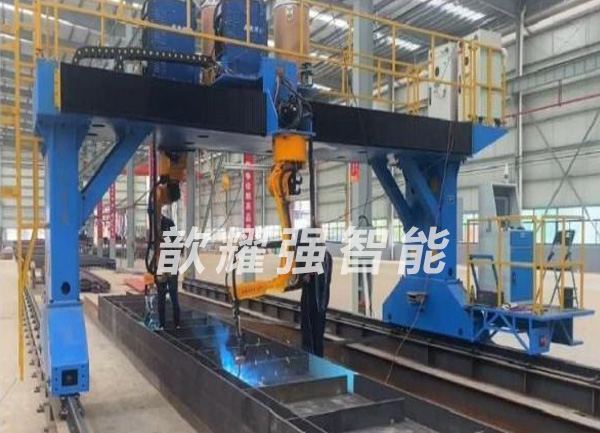

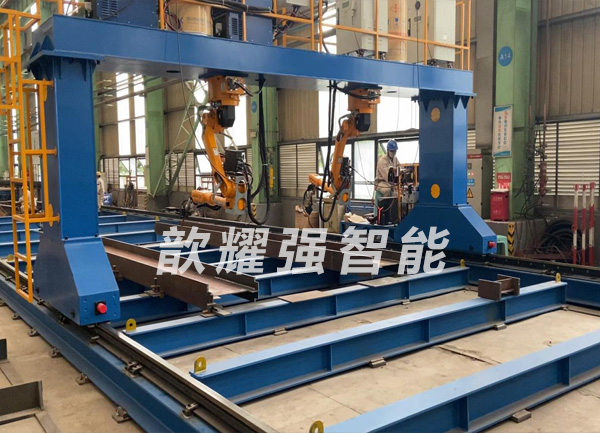

应用案例：

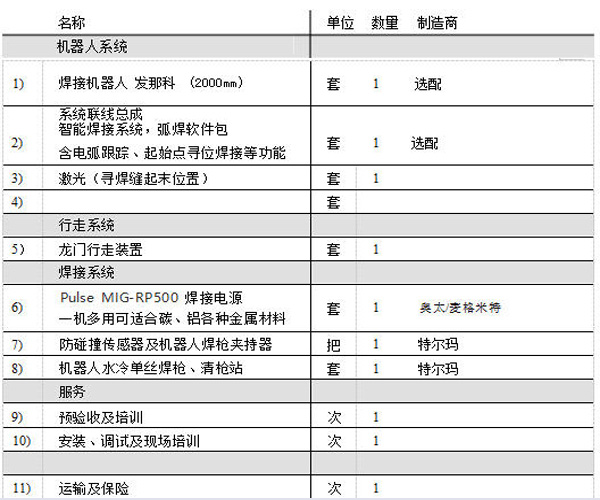

4.1 主要设备构成（每套焊接工作站）

根据工厂布局要求，龙门式焊接工作站按照宽度 5 米，长度 15 米布置，X 轴 15米、Y 轴 5 米、Z 轴 1 米。由甲方确定具体安装位置，

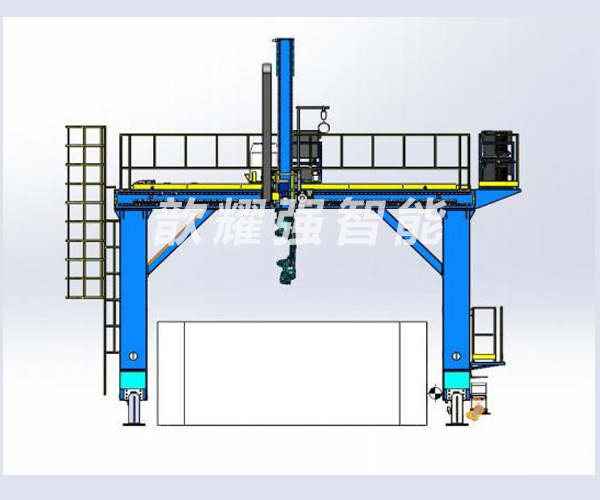

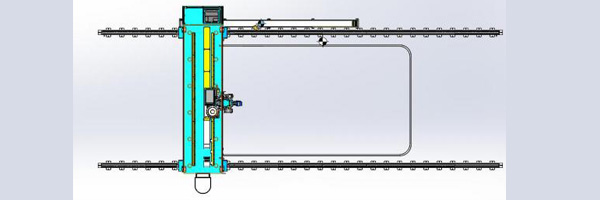

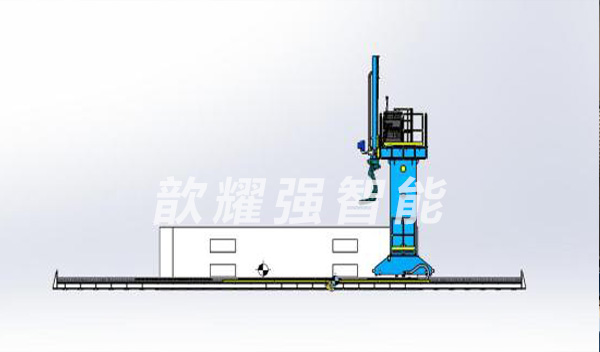

乙方执行。 (下图为龙门、地轨式工作站外形，仅供参考）
